产品详情
NL系列污水泥浆泵
分享到:

NL系列污水泥浆泵

名 称 NL系列污水泥浆泵
型 号 NL
口 径 50~150 mm
流 量 20~180 m3/h
扬程 8~20 M
产品材质 铸铁
可输送介质 清水污水泥浆油
适用行业 建筑工程水利工程灌溉污水处理
产品详情

一、产品简介

一、产品概述:
    本泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好,加工工艺方便。
叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。
    为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
    泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。
    本泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需弓I水,旋转方向应从电机尾部看是顺时针方向工作。
    总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。
二、主要用途:
    1、NL型多用液下泵系单级单吸离心泵,使用于矿山,造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化、选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓稠液、装料及悬浮物质的污水作业,也可作矿排水及含有泥块的流体。
    2、若与高压水泵,水枪配合,组成水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水利工程的挖方与输方,以及城市的防空工程,地下工程。
    3、养鱼用作带水清塘、鱼池增氧等。
三、型号意义:


四、使用须知
1、本泵使用电源必须是三相四线制,若无接地线,必须加装,以防漏电。工作时,须在就近装有与电机相符的电路熔断器和幵关,以防叶轮杂物卡死时烧坏电机。
2、本泵使用时可不必安装任何基础装置即能运转,只要斜靠牢固即可,必要时用绳索系牢以防意外。起动后必须检查电机旋转方向,不得反转超过一分钟。
3、当被吸送的液体中含有较多的杂草、铁丝、木条、砖块等杂物时,必须事先尽量清除掉、并可采取加放铁丝篮等方法,防止杂物吸入泵内造成叶轮打坏,卡死和管道阻塞等事故。
4、泵体在吸泥及其他污浊物后应给予短期吸水,以便冲洗泵体及管道内部。
5、在露天工作时,电机应装护罩,以防雨水等浸入电机。
6、在河底,池底吸泥宜吊挂在三脚架上,并可搁在浮筒或船上移动作业,在进行土方工程作业时,高压水冲碎的土块直径不得大于吸入口三分之一。
7、本泵规定的转速是泵的最高转速,不得任意提高;减低转速使用不限,但功效显著降低。
8、本泵在吸送厚泥,浓稠液体或高扬程,长距离输送泥浆时,负荷降低,但不能用改变结构的方法来增大负荷。
9、 一般运转1250小时左右,进行泵的定期保养,拆卸泵座查看轴承,和泵的密封情况,清洗并更换黄油,必要时更换油封,轴套和其他零件。保养及更换零件的注意事项请见安装。〈采用机械密封运泵转3500小时左右进行定期保养)。
10、当长期停止使用时,应将蜗壳拆幵,擦干零件并在相对运动接合表面涂以簿油,存放在干燥地方以备以后使用。


二、性能参数
一、NL系列污水泥浆泵性能参数


二、故障排除


四、结构图

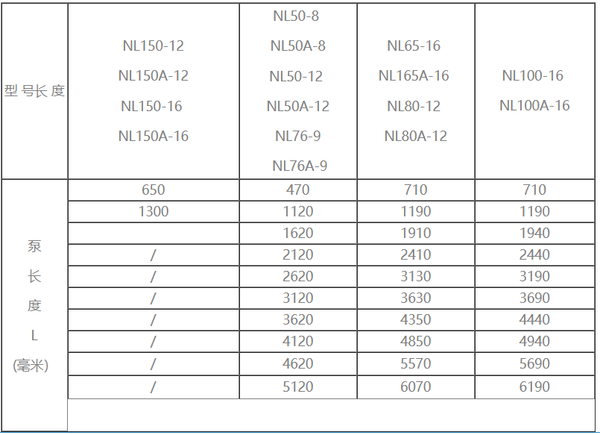

1-6.png二、泵长度规格


一、拆卸安装

(一〉、拆卸
1、拆卸电钭或面定板,出水管。
2、拆卸蜗壳和叶轮蝶每,轻擴叶轮背面,拆键叶轮。
3、拆凼从动半联轴器,再拆卸键、然后把电机座拆卸,与支撑筒分离。
4、拆卸泵座与支撑筒螺栓,使其分幵。
5、从轴上拆卸轴套与轴承。
(二〉、安装
1、对所有零件进行检査是否有缺损,所有纸垫两面都要涂一层簿黄油,在轴承内加上三分之二黄油。
2、骨架油封必须注满黄油后放入泵座,再装上轴承。
3、轴套内装上0型密封圈后涂上黄油。
4、把承装在电机座上,放上纸垫,挡油圈,装上轴与支撑筒用螺钉固定。
5、放上纸垫,装上轴承、轴套、键、泵座和叶轮,旋紧叶轮螺母后用手旋转叶轮,转动灵活即可。
6、放上纸垫装上泵壳,用螺钉固定并装上滤网。然后再用手拔动叶轮,转动灵活即可。
7、泵轴上装上键和从动联轴器,在电机轴上装上键与主动联轴器,然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。

二、安装示意图





三、泵固定安装板尺寸
