LW型直立式无堵塞排污泵
分享到:

LW型直立式无堵塞排污泵

名 称 LW型直立式无堵塞排污泵
型 号 LW
口 径 25~500 mm
流 量 8~2600 m3/h
扬程 7~60 M
产品材质 铸铁不锈钢
可输送介质 清水污水泥浆油酸液碱液
适用行业 建筑工程化工水利工程灌溉污水处理
产品详情

一、产品简介
一、产品概述:
     LW型无堵塞潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
    该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

二、产品特点:
    1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
    2。机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
    3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

三、主要用途:
    适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

四、型号意义:

1-1.png二、性能参数:


一、LW型直立式无堵塞排污泵曲线图谱:

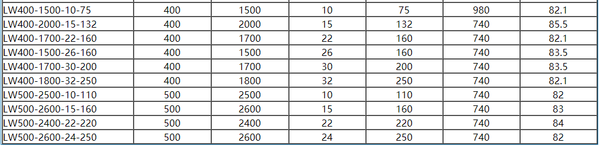

二、LW型直立式无堵塞排污泵性能参数


一、结构说明

       LW型系列立式无堵塞排污泵为单吸蜗壳式泵.泵内装有无堵塞防缠绕型单(双)大流道叶轮,具有很好的通过能力。
       该系列泵具有两种结构形式.一是电机与泵直接同轴,二是采用联轴器联接,电机采用标准立式电机。其结构图如下,每种结构形式具有两种底座连接形式,一是进口水平吸入,具有转角功能,可根据使用要求.进出口安放成0°、90°、180°、270°,,便于管路连接, 二是进口轴向吸入,便于立式安装。

二、结构图

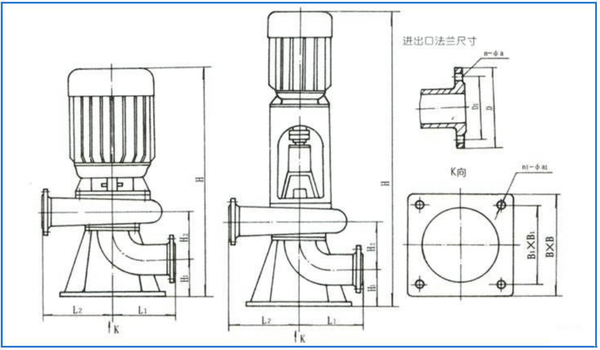

五、安装尺寸:
LW型直立式无堵塞排污泵安装尺寸:
