ZW型自吸式无堵塞排污泵
分享到:

ZW型自吸式无堵塞排污泵

名 称: ZW型自吸式无堵塞排污泵
型 号: ZW
口 径: 25~300 mm
流 量: 8~800 m3/h
扬程: 15~63 M
产品材质: 铸铁不锈钢
可输送介质: 清水污水泥浆油酸液碱液食品
适用行业: 建筑工程化工水利工程灌溉污水处理
产品详情
一、产品概述:
ZW型自吸式无堵塞排污泵,是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修,性能达到国际先进水平,具有广阔的应用市场和发展前景
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

二、适用范围:
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
1.环境温度≦50℃,介质温度≦80℃特殊要求可达200.℃
2.介质PH值铸铁材质为6-9,不锈钢为2-13.
3.介质重度不超过1240千克/m3
4.自吸高度不能超过规定值4.5-5.5米,吸入管长度为≦10米。
5.通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
三、产品优点:
1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。
四、技术参数:
流量:5-800m3/h;
扬程:12-60m
电机功率:2.2-55KW;
转速:1450-2900r/min;
口径:φ25-φ300;
介质温度:≤100℃
自吸高度:4.5-6.0m

五、型号意义:



六、故障与排除




二、性能参数

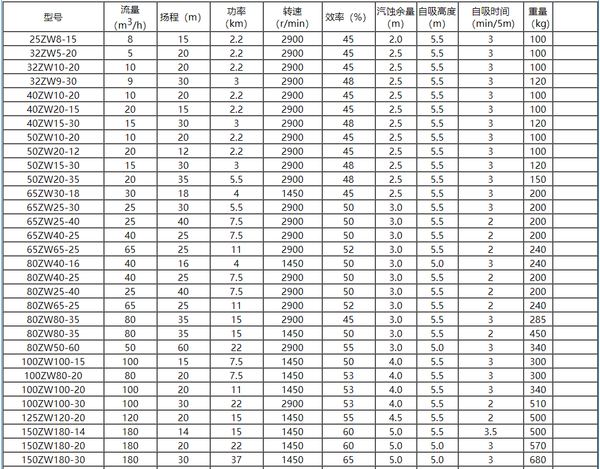

一、ZW型自吸式无堵塞排污泵性能参数


二、性能曲线


三、结构图

一、结构及工作原理

      ZW系列自吸式无堵塞排污泵,主要由泵体.叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。泵的结构见图。
      泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的液体。当泵起动吋,泵内的储液在叶轮的作用下,夹带着空气被向上�?出.液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。


二、ZW型自吸式无堵塞排污泵(结构图)

1-8.jpg五、安装尺寸

一、起动前的准备与运行

1、检査泵底座、联轴器、轴承座等连接部位的紧固件有否松动?如有松动应固紧。2、用手转动联轴器是否有卡带或异声等现象?
3、打开泵上方的加水阀门.加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水
4、接上电源试转一下,从电机端看,为顺时针转向。(严禁反转)
5、开机工作,观察泵运行是否正常?若有异常现象,应找出原因,加以排除。

二、ZW型自吸式无堵塞排污泵(安装尺寸)


六、法兰尺寸
ZW型自吸式无堵塞排污泵(法兰尺寸)
