CQB-F型氟塑料磁力驱动泵
分享到:

CQB-F型氟塑料磁力驱动泵

名 称: CQB-F型氟塑料磁力驱动泵
型 号: CQB-F
口 径: 15~100 mm
流 量: 1.8~100 m3/h
扬程: 8~32 M
产品材质: 氟塑料
可输送介质: 清水、酸液、碱液
适用行业: 化工、污水处理
产品详情


一、产品特点
防漏设计
取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

二、工作原理
驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构
虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

三、主要用途
本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度:
-20℃100℃

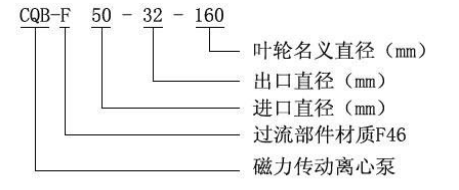

四、型号意义


五、安装与调试
(一)磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
(二)当抽吸液面高于泵,心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配备底阀。
(三)泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后,�?慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
(六)泵停止工作前,应先关闭排出阀门,然后切断电源。
六、使用注意事项
(一)因碰力泵轴承的冷却和润滑是靠被输送的介盾,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空载运转。
(二)被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
(三)泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
(四)被榆送的介质应在泵材允许范围内。氟塑料泵的使用温度最低不能低于零下30℃最高不能超过100℃。输送吸入压力不大于0.2MPa,最大工作庄力1.6MPa,密度不大于1600Kg/m3,粘度不大于30 X10-6m㎡/s的不含硬颗粒和纤维的液体。
(五)对于输送液为易沉淀结易的介质,使用后应及时清洗,排净泵内积液。
(六)磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。
七、故障与排除方法


二、性能参数
一、CQB-F型氟塑料磁力驱动泵性能参数

2-3.png2-4.png三、CQB-F型氟塑料磁力驱动泵(结构图)


五、安装尺寸

CQB-F型氟塑料磁力驱动泵(安装尺寸)
