QW(WQ)潜水式无堵塞排污泵
分享到:

QW(WQ)潜水式无堵塞排污泵

名 称 QW(WQ)潜水式无堵塞排污泵
型 号 QW(WQ)
口 径 25~500 mm
流 量 8~2600 m3/h
扬程 7~36 M
产品材质 铸铁、不锈钢
可输送介质 清水、污水、泥浆、油、酸液、碱液
适用行业 建筑工程、化工、水利工程、灌溉、污水处理
产品详情

一、产品简介

一、产品概述:
    QW(WQ)型无堵塞潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
     该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
二、产品特点:
    1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
    2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
    3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
    4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
    5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性
    6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。     7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
    8.能够在全扬程内使用,而保证电机不会过载。
    9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
三、主要用途:
    适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

四、型号意义:



五、故障与排除

1-10.png二、性能参数

一、QW(WQ)潜水式无堵塞排污泵性能参数



三、使用注意事项

一、泵使用方法及注意事项
1.泵使用前应仔细检査电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。
2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。
3.该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。
4.泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。
5.电泵的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装、人下水做?~或移动,以防万一电泵漏电而发生意外事故。
6.电泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。
7.不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),最好能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。
8.无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。

二、维护保养

1.电泵应有专人管理与使用,井定期检査电泵绕组与机壳之间的绝缘电阻是否正常。
2.每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电
泵的清洁。
3,电泵如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。 ^
4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油(10-〜30号机油)使机械密封保持良好的润
滑状态,提高机械密封的使用寿命。
5,电泵拆卸、维修后,机壳组件必须经0.2MPa气密试验检査,以确保电机密封可靠。
6,叶轮和泵体之间的密封环具有密封功能,如密封损坏将直接影响到泵的性能,必要时应更换。

三、安装系统说明

1.自动耦合装置系统
适用于长期固定的使用场合,具有安装快捷,检測、维修方便等优点.该系统使用特制的底座,固定在污水坑的底部,与出水管连结好,在池顶安装好配套的支承块,用导杆使二者相连.水泵与特定支架连结好.沿导杆下滑到达底座,与其自动耦合、密封、密封,而提升时则自动脱落。
2,移动式安装系统
它以支架支承,接上出水软管即可工作,这种方式主要应用于救急或维修施式的需要。


1.png四、性能图谱

QW(WQ)潜水式无堵塞排污泵(性能图谱)


五、结构图

一、结构说明
WQ型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔幵,属机电一体化产品, 电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子8:采用B级或F级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮闪运转而使口环处磨损,可更换密封环.以保证泵以最佳效率运行。

二、QW(WQ)潜水式无堵塞排污泵(结构图)

1-2.jpg六、安装尺寸
QW潜水式无堵塞排污泵(安装尺寸)





七、固定安装尺寸


WQ固定潜水式无堵塞排污泵安装尺寸图:

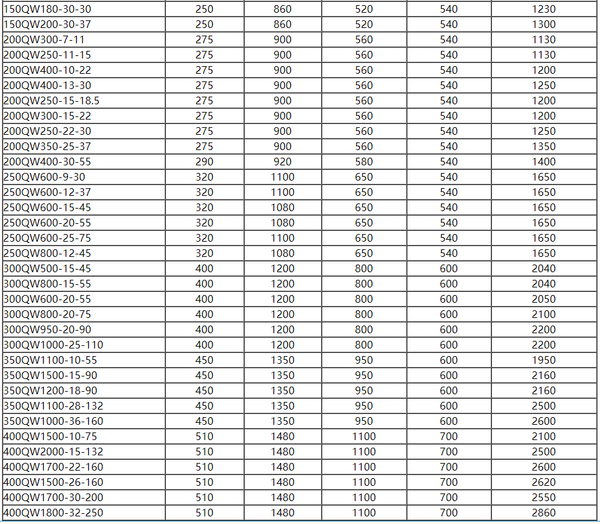

1-6.jpgWQ固定潜水式无堵塞排污泵安装尺寸表:
