PW、PWF型悬臂式离心污水泵
分享到:

PW、PWF型悬臂式离心污水泵

名 称 PW、PWF型悬臂式离心污水泵
型 号 PW、PWF
口 径 65~100 mm
流 量 36~180 m3/h
扬程 8.5~48.5 M
产品材质 铸铁、不锈钢
可输送介质 清水污水泥浆油酸液碱液
适用行业 建筑工程化工水利工程灌溉污水处理
产品详情
一、产品概述:
PWPWF型污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向,泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式,泵与电机安装在共同底盘上,通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢)
二、适用范围:
1PW普通型污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质,介质温度不超过100
2PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水,广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造,介质温度不高于100
三、技术参数:
流量:36-180m3/h
扬程:8.5-48.5m
电机功率:4-30KW
转速:960-2950r/min
口径:φ65-φ100
介质温度:≤100

四、型号意义:



五、故障及解决方法



二、性能参数

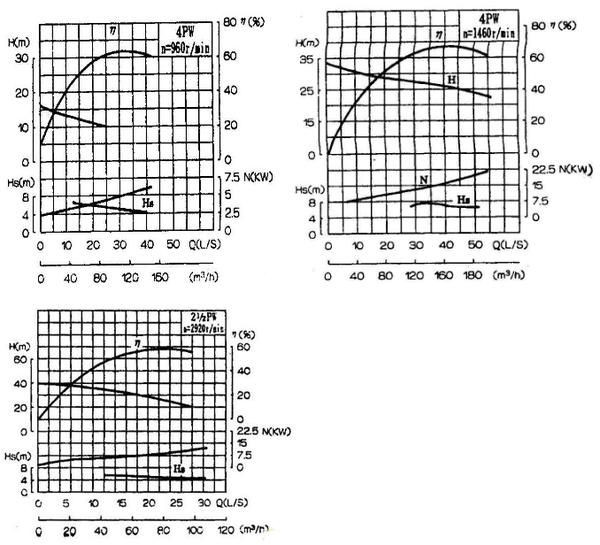

2-3.jpg性能曲线图




起动、停止和运转

1、起动

1)检查轴承箱内是否已加油、油位是否正常油位线。

2)检查电机旋转方向是否与泵的旋转方向一致。

3)关闭吐出口闸阀及压力表旋塞,同时经泵体上部螺孔,向泵的吸水管内灌水。

4)启动电机、并打开压力表旋塞。

5)待水泵达正常转速工作、压力表显示相应压力时,打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。

2、停止

1) 先慢慢关闭出水管路闸阀,然后切断电源。

2)   若遇冰冻季节,停机后,打开泵体下部的四方螺塞,放空存水,以免冻裂。

3) 若长期不用,则各部件应拆开擦净,并在滑动面涂上防锈油,妥善保存。

3、运转

1) 在泵运转过程中,必须注意观察仪表、轴承发热情况,填料漏水及泵的振动、杂音等情况是否正常,如发现异常应及时处理。

2) 轴承最高温度不得超过75℃。

3) 轴承油应保持在正常油位线,不能过高或过低,过低应及时加油。

4) 密封环与叶轮的配合间隙,大于以下规定值时应更换新的密封环。

吸水口直径≤100mm时,直径方向总间隙≥1.5mm时

吸水口直径>100mm时,直径方向总间咪≥2mm时

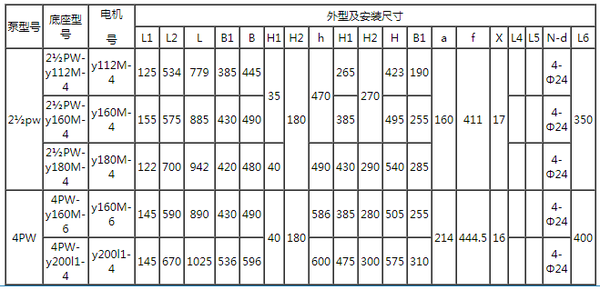

安装尺寸


一、装配与拆卸


先检查各另、部件有无存在影响装配的缺陷,然后将其擦洗干净后,方可进行装配。

1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。

2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。

3、先将轴承装入轴两端,一起装入轴承箱,然后装上轴承压盖。

4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧,然后装上泵体和泵盖。

拆卸与装配须序相反。

二、安装


1) 清除底座油戚及污垢,把底座放在地基上。

2) 用水平仪检查底座水平,允许用锲铁找平。

3) 用水泥浇灌底座和地脚螺栓孔眼。

4) 水泥干涸后,检查底座和地脚螺栓是否松动,合适后拧紧螺母,重新检查水平。

5) 清理底座的支持平面及水泵和电机脚平面,然后把泵与电机装上底座。

6) 检查水平与电机中心是否一致,不一致可用薄铁片调整使其同心(薄铁片不得多于3片),联轴器间应留有2-3mm间隙。

测量联轴器外园上、下、左、右其差值不得超过0.1mm,两联轴器端面间咪在园周上最大与最小间隙差不得超过0.3mm,泵外形及安装尺寸见图4表5.

注意事项:

1) 泵进出口水管应设支承,不得以泵体作支承:

2) 出口水管路应装设闸阀;

在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。

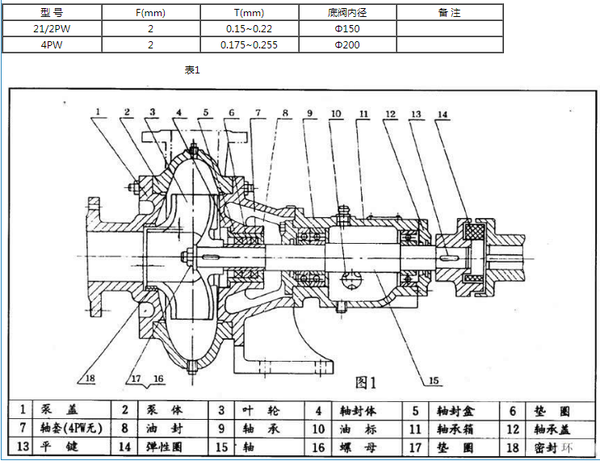

结构图:


结构说明


本型泵主要由:泵盖(1),泵体(2),叶轮(3),轴(15),轴封体(4),轴承箱(11))及联轴器部件等组成〈见图1:结构图〉

泵出口垂直向上,也可装成水平方向,本泵由弹性联轴器直接传动(亦可才艮据需要改用皮带传动)。

叶轮内仅有两片曲面叶片,因此流道宽畅,可通过一般性悬浊颗粒。

叶轮背面有4片副叶片,以平衡轴向推力,制造时叶轮经过静平衡试经验。

泵的旋转方向从驱动端看为顺时针方向。

轴承箱轴承用稀油润滑、油位高度由油标指示、油位应处于正常油位线。

本泵轴封采用油封團密封、密封性能好、更换方便。

密封环由铸铁制成,固定于泵盖上,磨损后可用备件更换。

泵盖和叶轮进口端的间隙f,密封环与叶轮装配间隙T (见结构图〉及配用底阀内径列于表1。
