TSWA型卧式多级离心泵
分享到:

TSWA型卧式多级离心泵

名 称: TSWA型卧式多级离心泵
型 号: TSWA
口 径: 50~150 mm
流 量: 18~155 m3/h
扬程: 18.4~270 M
产品材质: 铸铁
可输送介质: 清水油
适用行业: 建筑工程化工水利工程消防灌溉污水处理
产品详情
一、产品概述:

TSWA型卧式多级离心泵系列卧式、单吸多级、分段式结构,是最新开发生产的节能系列产品。具有效率高,运行噪音低,抗汽蚀性能好,结构合理,使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

二、适用范围:
适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

三、产品特点:
1、水力模型先进,效率高,性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同,便于管路连接。
4、泵运行平稳,噪音低,寿命长。
5、密封可靠、无泄漏。

四、技术参数:
流量:18-155m3/h;
扬程:18-270m;
功率:2.2-180kw;
转速:1450r/min;
口径:φ50-φ150;
温度范围:0-+80℃;
工作压力:≤3.0Mpa。

五、型号意义:
125 TSWA×5
125 – 泵进口直径(mm)
T – 透平式
S – 单吸叶轮
W – 输送温度低于80度的清水或类似于水的液体(m)
A – 新一代改进产品
5 – 级数

六、TSWA型卧式多级离心泵性能参数;





1.先检查各处螺栓有无松动,电源线及插头是否完好,电机绝缘电阻应大于2兆欧。
2.为防触电事故,必须安装漏电断电路器或触电保安器等相应保安措施,并要进行可靠接地
3.泵工作电压使用范围须在额定电压的+5%,-12%这间,否则会使电机使用寿命减短或烧坏。电泵如使用地距电源较远,电源输送线应适当加粗,否则会使用电压下降而无法运行。
4.合上电源开关,使泵空转2分钟左右,查看启动,运转是否正常,转向是否正确。
5.固定好泵体,用钢管或橡皮管(不得过软,以免吸扁),连接进水口和底阀,底阀放置必须垂直于水平面,离水底30Cm以上,以免吸上泥沙。
6. 清水离心泵使用和自动吸清水泵首次使用前,要把贮水箱灌满水,通电几十秒后不能自动出水,以后使用就不需灌水。
7. 自吸清水泵和自动自吸清水泵管首次使用前,要把贮水箱内灌满水,通电几十秒后不能自动出水,以后使用就不需灌水。
8. 使用时,电机应保持干燥,注意水位下降状况,底阀不能露出水面外。当气温低于4○C时。应做好防冻工作,以免冻裂泵体。
9.若一段时间不用,应排净泵内积水(自吸泵和自动泵倒掉贮水箱内蓄水),将主要部件擦洗干净,涂上防锈油,置于通风干燥处备用。

泵选型依据,应根据工艺流程,给排水要求,从五个方面加以考虑,既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。
1、胶体磨流量是选泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时,以最大流量依据,兼顾正常流量,在没有最大流量时,通常可取正常流量的1.1倍作为最大流量。
2、装置系统所需的扬程是选泵的又一重要性能数据,计量泵一般要用放大5%—10%余量后扬程来选型。
3、液体性质,包括液体介质名称,物理性质,化学性质和其它性质,物理性质有温度c密度d,粘度u,介质中固体颗粒直径和气体的含量等,这涉及到系统的扬程,有效气蚀余量计算和合适泵的类型:化学性质,主要指液体介质的化学腐蚀性和毒性转子泵,是选用泵材料和选用那一种轴封型式的重要依据。
4.装置系统的管路布置条件指的是送液高度送液距离送液走向,吸如侧最低液面,排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等,以便进行系梳扬程计算和汽蚀余量的校核。
5、操作条件的内容很多,如液体的操作T饱和蒸汽力P、吸入侧压力PS(绝对)、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移螺杆泵的。

TSWA型卧式多级离心泵法兰安装尺寸图:


TSWA型卧式多级离心泵外形安装尺寸图:

TSWA型卧式多级离心泵外形安装尺寸表:

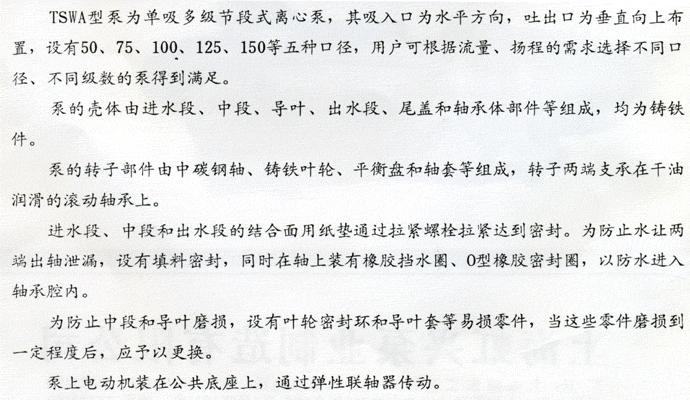

TSWA型卧式多级离心泵结构的说明:
