D、DF、MD 、DF 、DY型单吸多级离心泵
分享到:

D、DF、MD 、DF 、DY型单吸多级离心泵

名 称 D、DF、MD 、DF 、DY型单吸多级离心泵
型 号 D、DF、MD 、DF 、DY
口 径 50~200 mm
流 量 6.3~600 m3/h
扬程 17~600 M
产品材质 铸铁不锈钢
可输送介质 清水油酸液碱液
适用行业 建筑工程化工水利工程消防灌溉
产品详情

概   述

  该系列泵系节段式多级离心泵,采用了国家推荐使用的高效节能水力模型,具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统,可输送热水、油类、腐蚀性和含磨料的介质等。

  D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体,适应于矿山和城市给排水工程使用。

  DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体,用于锅炉给水或输送热水或类似热水的介质。

  MD型泵供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其它污水,被输送介质的温度不高于80℃,适于钢铁厂、矿山排水、污水输送等场合。

  DF型泵供输送温度为-20℃~105℃,不含固体颗粒,有腐蚀性的液体。

  DY型泵用于输送不含固体颗粒,温度为-20℃~150℃,粘度小于120厘沲的油类和石油产品。

  以上各型泵的进口允许压力均不超过0.6MPa。


2-1.png结构特点

  D、DG、MD、DF、DY型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。

  1.定子部分:主要由进水段、中段、出水段和导叶等组成,用穿杠将各段拉紧,构成工作室。D型泵进口为水平方向,出口垂直向上;DG型泵进、出口均垂直向上;MD、 DF、DY型泵出口垂直向上,进口一般为水平方向,根据需要也可生产进出口垂直向上方向。

  2.转子部分:主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作;平衡盘用来平衡轴向力;轴上装有可更换的轴套以保护轴。

  3.轴承部分:主要由轴承体、轴承和轴承压盖等组成。除85-67、155-67、600-60型泵采用滑动轴承、稀油润滑外,其余型泵均采用滚动轴承、润滑脂润滑。85-67、155-67也可采用滚动轴承结构。

  4.轴封:一般采用软填料密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通有一定压力的水,起水封、水冷和润滑的作用。D型泵水封水一般来源于泵内的高压水,DG、MD、DF、DY型泵来源于泵内的压力水或外部供水。DG、MD、DF、DY型泵较多采用机械密封。

  传动:泵通过弹性联轴器由原动机直接驱动。从原动机端看,泵为顺时针方向旋转。

材   料

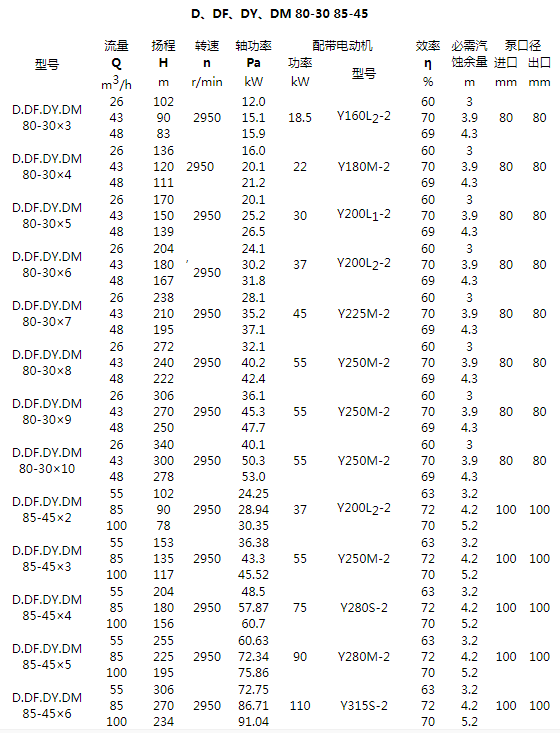

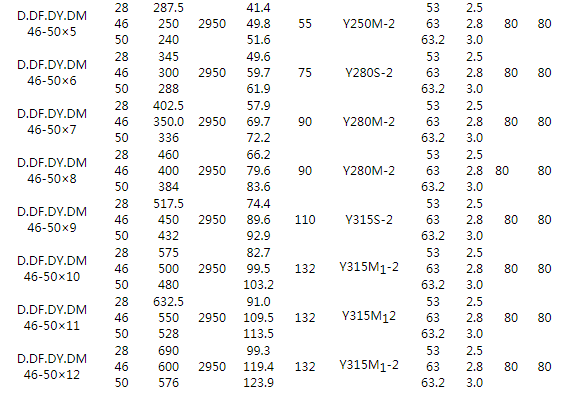

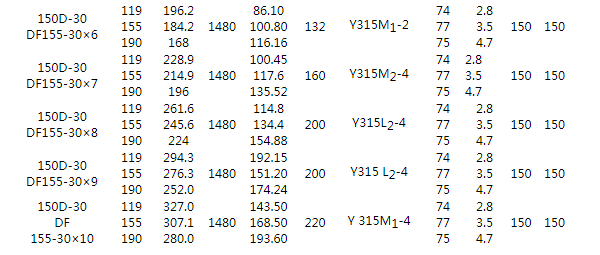

详细参数:
