DBY系列电动隔膜泵
分享到:

DBY系列电动隔膜泵

名 称: DBY系列电动隔膜泵
型 号: DBY
口 径: 15~100 mm
流 量: 0~20 m3/h
扬程: 0~30 M
产品材质: 铸铁不锈钢铝合金氟塑料
可输送介质: 清水污水泥浆油酸液碱液
适用行业: 化工水利工程污水处理
产品详情

一、产品简介

一、产品概述:
新研制开发的DBY型电动隔膜泵,采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。
二、主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃
4、作为各种压滤机前级送压装置。.
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。
三、技术参数:
流量:0-20m3/h
扬程:30m
功率:0.37-4kw;
转速:1450r/min;
口径:10-100mm
温度:-15-+150℃
自吸高度:5-7m
四、型号意义:


二、性能参数

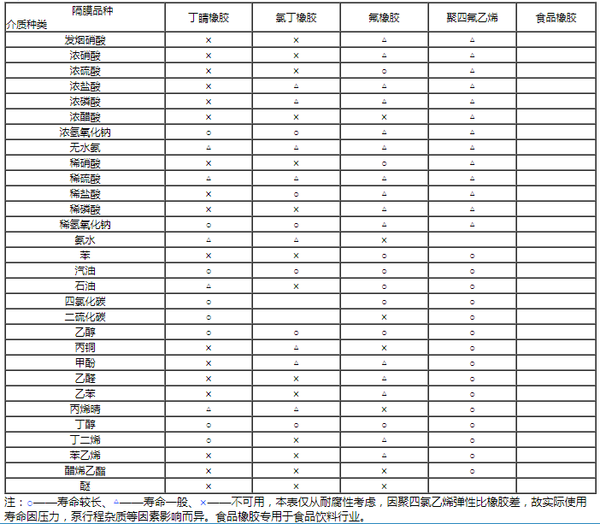

4-1.png二、几种隔膜材料特性



三、使用方法

4-3.png四、正确选用隔膜本和注意事项

一、正确选用隔膜

      本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。

二、注意事项

1.泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。

五、产品结构图和主要零件名称及材质


二、主要零件名称及材质



五、安装尺寸

DBY系列电动隔膜泵(安装尺寸)
