ZCQ型自吸式磁力泵
分享到:

ZCQ型自吸式磁力泵

名 称 ZCQ型自吸式磁力泵
型 号 ZCQ
口 径 20~80 mm
流 量 3~50 m3/h
扬程 12~50 M
产品材质 不锈钢
可输送介质 清水油酸液碱液
适用行业 化工 、污水处理
产品详情

一、产品概述
ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集皂吸于一身,不需底阀和引灌水,自吸高度
4米

二、产品特点
该泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

三、型号意义


二、性能参数
一、ZCQ型自吸式磁力泵性能参数

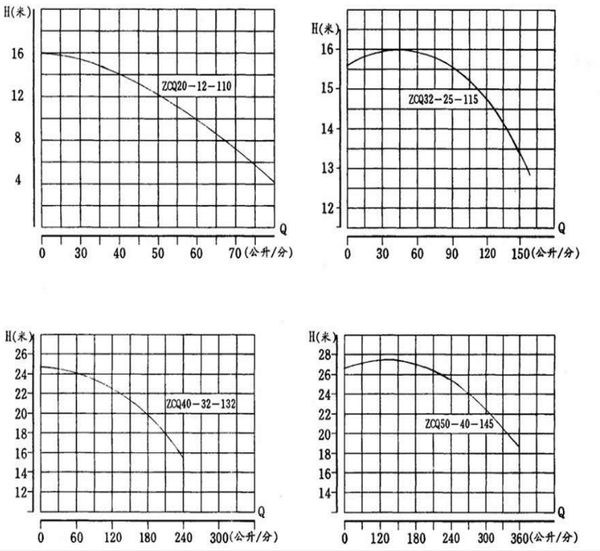

2-3.png二、自吸泵特性曲线(以常温清水为测试介质)


三、装置实例

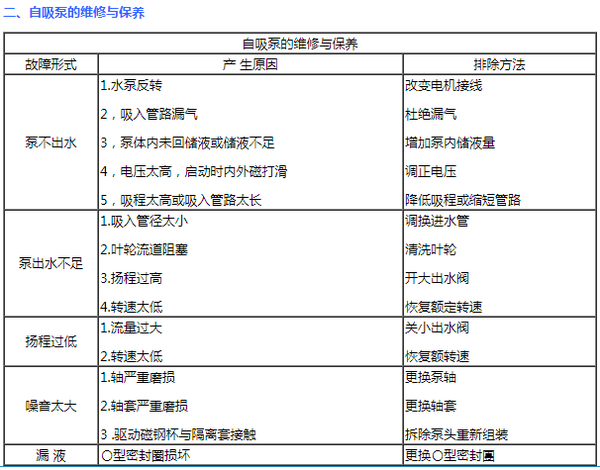

2-7.png三、注意事项维修与保养

一、自吸泵使用注意事项


1.因自吸泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空栽运转。
2,被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3,泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4,被输送的介质及其温度应在泵材允许的范围内(详见附表〕。金属泵的使用温度〈100℃;,被输送的介质比重≦1.3;介质比重〈1.3时,将影响技术性能。
5,对于输送液为易沉淀结晶的介盾,使用后应及时清洗,排净泵内积液。
6,自吸泵运行500小时后,应拆检思承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

                        泵主要材料的耐腐蚀性能(供参考)   附表



四、结构图

一、ZCQ型自吸式磁力泵(结构图)





二、ZCQ型自吸式磁力泵(工作原理)

       本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图一。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气氷混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内, 经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。


四、安装尺寸

一、ZCQ型自吸式磁力泵(安装方法)

1.开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2.自吸泵应水平安装,泵体不得承受管路重量。
3.泵与管路应保持良好的密封。

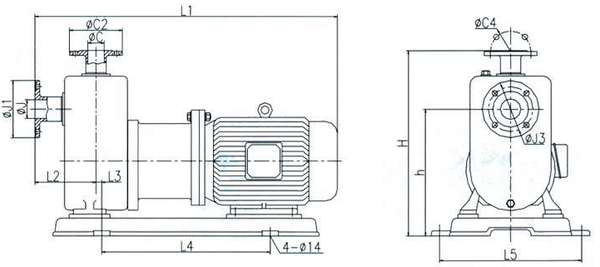

二、ZCQ型自吸式磁力泵(安装尺寸)
